Πώς να αναγνωρίσετε τις διόδους SMD;

1, Κατανοήστε τις βασικές γνώσεις των διόδων SMD
Πριν αρχίσετε να μαθαίνετε πώς να αναγνωρίζετε διόδους SMD, είναι απαραίτητο να κατανοήσετε πρώτα τις βασικές αρχές και τα χαρακτηριστικά των διόδων. Η δίοδος είναι μια συσκευή ημιαγωγών με μονοκατευθυντική αγωγιμότητα που επιτρέπει στο ρεύμα να ρέει ελεύθερα προς μία κατεύθυνση ενώ είναι σχεδόν μη αγώγιμη προς άλλη κατεύθυνση. Αυτό το χαρακτηριστικό κάνει τις διόδους να χρησιμοποιούνται ευρέως σε κυκλώματα όπως η ανόρθωση, η μεταγωγή και η ρύθμιση τάσης.
2, σήμανση παρατήρησης και συσκευασία
Προβολή ετικετών:
Οι δίοδοι SMD έχουν συνήθως τυπωμένα σημάδια πάνω τους, τα οποία μπορεί να είναι γράμματα, αριθμοί ή συνδυασμοί, που χρησιμοποιούνται για να υποδείξουν τον τύπο, την πολικότητα, τη συσκευασία και άλλες πληροφορίες της διόδου. Για παράδειγμα, ορισμένες δίοδοι μπορεί να έχουν σημάνσεις μοντέλου όπως "1N4148" ή ενδείξεις πολικότητας όπως "Α" και "Κ", όπου το "Α" αντιπροσωπεύει την άνοδο (θετικός πόλος) και το "Κ" αντιπροσωπεύει την κάθοδο (αρνητικός πόλος).

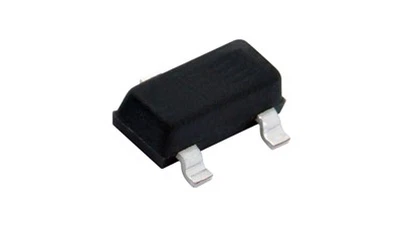

Κατανόηση των τύπων ενθυλάκωσης:
Υπάρχουν διάφοροι τύποι συσκευασίας για διόδους SMD, που συνήθως περιλαμβάνουν 0603, 0805, 1206 κ.λπ. Αυτοί οι αριθμοί υποδεικνύουν το μέγεθος της διόδου. Για παράδειγμα, η συσκευασία 0603 αντιπροσωπεύει ένα μήκος διόδου 0,06 ίντσες (1,52 χιλιοστά) και ένα πλάτος 0,03 ίντσες (0,76 χιλιοστά). Επιπλέον, υπάρχουν διαφορετικές μορφές συσκευασίας όπως κυλινδρικές και ορθογώνιες, οι οποίες συνήθως επηρεάζουν την απόδοση εγκατάστασης και απαγωγής θερμότητας των διόδων.
3, Προσδιορίστε την πολικότητα
Για τις περισσότερες διόδους SMD, ο προσδιορισμός της πολικότητας τους είναι ζωτικής σημασίας. Τα σφάλματα πολικότητας μπορεί να προκαλέσουν δυσλειτουργία των κυκλωμάτων και ακόμη και ζημιά στις διόδους. Ακολουθούν ορισμένες μέθοδοι για τον προσδιορισμό της πολικότητας των διόδων:
Προβολή ετικετών:
Όπως αναφέρθηκε παραπάνω, ορισμένες δίοδοι θα έχουν σαφείς ενδείξεις πολικότητας, όπως "Α" και "Κ".
Συσκευασία παρατήρησης:
Για ορισμένους τύπους διόδων, όπως κυλινδρικές ή ορθογώνιες συσκευασίες με αυλακώσεις, η πολικότητα μπορεί να προσδιοριστεί παρατηρώντας το σχήμα της συσκευασίας. Συνήθως, το ένα άκρο μιας διόδου έχει μια μικρή εγκοπή ή σημάδι, που δείχνει ότι είναι η κάθοδος (αρνητικός πόλος).
Χρησιμοποιήστε ένα πολύμετρο:
Εάν δεν υπάρχουν εμφανή σημάδια στη δίοδο ή εάν δεν είστε σίγουροι για τη σημασία των σημάνσεων, μπορείτε να χρησιμοποιήσετε ένα πολύμετρο για δοκιμή. Ρυθμίστε το πολύμετρο στη λειτουργία δοκιμής διόδου και, στη συνέχεια, αγγίξτε τις δύο ακίδες της διόδου με κόκκινο και μαύρο αισθητήρα αντίστοιχα. Εάν το πολύμετρο δείχνει αγωγιμότητα (ανάγνωση), ο κόκκινος καθετήρας είναι σε επαφή με την άνοδο (θετικός πόλος) και ο μαύρος καθετήρας είναι σε επαφή με την κάθοδο (αρνητικός πόλος). Εάν το πολύμετρο δεν εμφανίζει αγωγιμότητα, αλλάξτε τους ανιχνευτές και δοκιμάστε ξανά.
4, Ελέγξτε την απόδοση της διόδου
Αφού προσδιορίσετε τον τύπο και την πολικότητα της διόδου, είναι επίσης απαραίτητο να ελέγξετε εάν η απόδοσή της είναι καλή. Αυτό μπορεί να επιτευχθεί χρησιμοποιώντας ένα πολύμετρο για να ελέγξετε την αντίσταση προς τα εμπρός και προς τα πίσω της διόδου.
Θετική δοκιμή αντίστασης:
Ρυθμίστε το πολύμετρο σε λειτουργία αντίστασης και χρησιμοποιήστε κόκκινο και μαύρο αισθητήρα για να αγγίξετε την άνοδο και την κάθοδο της διόδου αντίστοιχα. Εάν η δίοδος είναι καλή, το πολύμετρο θα πρέπει να εμφανίζει μια μικρότερη τιμή αντίστασης (συνήθως μεταξύ μερικών εκατοντάδων ohms και λίγων χιλιάδων ohms), υποδεικνύοντας ότι η δίοδος αγώγεται υπό πόλωση προς τα εμπρός.
Δοκιμή αντίστροφης αντίστασης:
Αλλάξτε τους κόκκινους και μαύρους αισθητήρες του πολύμετρου και μετρήστε ξανά την αντίσταση της διόδου. Εάν η δίοδος είναι καλή, το πολύμετρο θα πρέπει να εμφανίζει μια μεγάλη τιμή αντίστασης (συνήθως στην περιοχή megaohm), υποδεικνύοντας ότι η δίοδος είναι απενεργοποιημένη υπό αντίστροφη πόλωση.
5, Προφυλάξεις
Προετοιμασία πριν τη λειτουργία:
Πριν πραγματοποιήσετε αναγνώριση διόδου, βεβαιωθείτε ότι έχετε κατανοήσει τις σχετικές ηλεκτρονικές γνώσεις και διαδικασίες λειτουργίας ασφάλειας. Όταν χρησιμοποιείτε ένα πολύμετρο, βεβαιωθείτε ότι έχει ρυθμιστεί στη σωστή λειτουργία δοκιμής και αποφύγετε τη δοκιμή σε περιβάλλοντα υψηλής τάσης ή υψηλού ρεύματος.
Αντιστατική προστασία:
Οι δίοδοι SMD είναι ευαίσθητες στον στατικό ηλεκτρισμό, επομένως είναι απαραίτητο να λαμβάνονται αντιστατικά μέτρα κατά τον χειρισμό τους, όπως η χρήση αντιστατικών περικάρπιων, η χρήση αντιστατικών πάγκων εργασίας κ.λπ.
Ακρίβεια αναγνώρισης:
Λόγω του μικρού μεγέθους και της ασαφούς σήμανσης των διόδων SMD, παρακαλούμε να είστε προσεκτικοί και υπομονετικοί όταν τις αναγνωρίζετε. Εάν δεν είστε σίγουροι για τον τύπο ή την πολικότητα μιας διόδου, ανατρέξτε στο σχετικό εγχειρίδιο δεδομένων ή συμβουλευτείτε έναν επαγγελματία.
